Načini izvedbe

Nasveti za pravilno izvedbo

Vsaka večja adaptacija ali gradnja zahteva projektantski načrt.

Večina ljudi se ponavadi loti obnov brez svetovanja projektanta, zato vam v nadaljevanju predstavljamo nekaj nasvetov za pravilno dimenzioniranje premerov cevi in praktičnih rešitev.

Kaj vas zanima?

POVEZAVA TOPLOTNE ČRPALKE

Pravilno dimenzioniranje cevi, ki povezuje toplotno črpalko in bojler v kurilnici je ključno in ga uporabniki podcenjujejo, ker želijo, da je inštalacija cenovno ugodna. Večina se jih zato ujame v past premajhnega notranjega premera cevi, kar lahko resno ogrozi delovnje celotnega ogrevalnega sistema.

1. Kaj pomeni "premajhen pretok povezovalnih cevi" v svetu toplotnih črpalk?
Toplotne črpalke delujejo na principu majhne temperaturne razlike (delta T) in velikih pretokov vode. Za razliko od starih peči na drva ali olje, ki so vodo segrele na 70∘C in jo počasi pošiljale po tankih ceveh, toplotna črpalka potrebuje hitro kroženje velike količine vode (npr. med 5∘C in 35∘C).

Če so cevi preozke, se zgodi naslednje:

Prevelik upor (padec tlaka): voda se skozi ozko cev premika težko. Predstavljajte si, da poskušate dihati skozi tanko slamico. Obtočna črpalka mora delati s polno močjo, da potisne vodo skozi, kar poveča porabo elektrike in obrabo črpalke.
Toplotna črpalka javlja napako: če je pretok vode prenizek, toplotna črpalka ne more oddati proizvedene toplote v hišo. Voda v sami črpalki se prehitro segreje, naprava pa se iz varnostnih razlogov izklopi in javi napako o nezadostnem pretoku (angl. low flow error).

2. Past "press" fitingov
Izbira večplastnih cevi (alumplast) kot so Uponor, Wavin in podobno je odlična, vendar skriva veliko past pri dimenzioniranju:

zunanji in notranji premer cevi: alumplast cevi imajo debelo steno. Potrebno je biti pazljiv: cev z zunanjim premerom 32 mm ima v resnici notranji premer le okoli 26 mm!
fitingi: pri sistemih s cevjo alumplast in fitingi press se fitingi press vstavijo v notranjost cevi. Tisti del fitinga, ki gre v cev, dodatno drastično zoža notranji premer (tudi do 30%). Če npr. uporabite veliko kolen, vsako koleno deluje kot močna zavora za vodo.

3. Kakšne so posledice napačnega dimenzioniranja?

Slabši izkoristek (manjši COP): toplotna črpalka bo delovala v manj optimalnem režimu in porabila več električne energije.
Taktiranje: črpalka se bo nenehno prižigala in ugašala, kar drastično skrajšuje življenjsko dobo kompresorja.
Šum v ceveh: zaradi prevelike hitrosti vode skozi preozke cevi se lahko v kurilnici pojavi neprijeten šum ali piskanje.
Nedelovanje ob defrostu: ko zunanja enota pozimi zamrzne, potrebuje veliko in hitro količino toplote iz hiše/bojlerja, da se odtali (defrost). Če pretoka ni dovolj, lahko zunanja enota zamrzne do konca ali pa se sistem zaklene.

4. Kakšne to torej pravilne dimenzije?

Uporaba fitingov press: za toplotne črpalke moči od 8 kW do 12 kW se kot absolutni minimum za glavno povezavo med zunanjo enoto in kurilnico priporoča uporaba alumplast cevi z zunanjim premerom najmanj DN32 (torej 32 mm), še varneje in bolj priporočljivo pa je uporabiti DN40 (40 mm), še posebej, če je razdalja med zunanjo enoto in kurilnico daljša od nekaj metrov.

Uporaba fitingov SAFETY: uporaba fitingov SAFETY je v kontekstu toplotnih črpalk odlična poteza! Zaradi polnega pretoka (full bore) fitingi ne delujejo več kot "zavore", kar drastično zmanjša hidravlični upor v primerjavi s sistemi fitingov press. Zato s fitinig SAFETY dimenzioniramo dimenzijo nižje in tako prihranimo denar in poskrbimo za pravilne pretoke.

5. Kako dimenzioniramo s fitingi SAFETY?

Toplotne črpalke do 8 kW: varno lahko uporabite cev premera 26 mm (zunanje dimenzije). Pri klasičnem press sistemu bi bila ta cev zaradi ožjih fitingov preozka, nezadostna, pri sistemu SAFETY pa zaradi polnega pretoka z lahkoto zadošča za manjše toplotne črpalke.

Toplotne črpalke od 8 kW do 12 kW: uporabite cev premera 32 mm. To je najbolj pogosta in varna izbira. Ker fitingi ne zožijo pretoka, bo ta dimenzija brez težav prenesla potreben pretok (okoli 1500 do 2000 litrov na uro) brez šumov in prevelikih padcev tlaka.

Toplotne črpalke nad 12 kW do 16 kW: svetuje se prehod na cev premera 40 mm. Močnejše naprave potrebujejo ogromne količine vode za defrost in ogrevanje, zato tu ne gre tvegati.

VODOVOD

Poznamo 3 osnovne izvedbe vodovodne instalacije:

tradicionalna " zaporedna" instalacija
instalacija s podometnimi razdelilci
instalacija z razdelilci v omarici

in dodatno:

cirkulacija

Prednosti in slabosti različnih izvedb instalacije

	Tradicionalna instalacija	Podometni razdelilci	Razdelilci v omarici
Uravnotežen pretok	ne	da	da
Nizka šumnost	ne	da	da
Fitingi v tleh	možno	ne	ne
Intervencija	komplicirano	srednje	enostavno
Cirkulacija	možna	možna	možna
Cenovni okvir	ugodno	+3 %	+5 %
Adaptacije	primerno	neprimerno	neprimerno
Novogradnja	neprimerno	primerno	zelo primerno

Opis instalacij

1. Tradicionalna "zaporedna" instalacija

Tradicionalna instalacija je bilo včasih najbolj pogosto uporabljena. Imela je kar nekaj slabosti, zato sodobna gradnja priporoča druge, primernejše načine izvedbe.

Porabniki so vezani v seriji eden za drugim, kar ima svoje prednosti in slabosti.

Prednosti

cenovno ugoden način,
80% večji pretok kot pri ekvivalentni vezavi s fitingi press,
ponavadi edini način instalacije primeren pri adaptacijah.

Slabosti

fitingi so položeni v tleh ali v steni (kar predstavlja težave pri lociranju napake ob izlivu vode),
neuravnotežen pretok do uporabnikov,
visoka šumnost,
težavna intervencija (pri popravilu je veliko razbijanja; če so fitingi v tleh, je popravilo včasih celo neizvedljivo),
v primeru napake je potrebno zapreti celotno toplo oz. hladno vejo instalacije.

Instalacijo lahko izvedemo z vsemi našimi cevnimi sistemi:

cevmi ALUMPLAST v kombinaciji s fitingi SAFETY
cevnim sistemom FUSIO

2. Instalacija s podometnimi razdelilci

Največja prednost te instalacije je odsotnost fitingov v tlaku, uravnotežen pretok do porabnikov, nižja šumnost. Instalacija je cenovno identična s klasično vezavo.

Prednosti

80% večji pretok kot pri ekvivalentni vezavi s fitingi press,
uravnotežen pretok do vseh uporabnikov,
odsotnost fitingov v tleh (izliv v tleh ni mogoč),
nizka šumnost,
cenovno isto kot pri klasični instalaciji
(cevi je sicer več, vendar fitingov praktično ni. Cev je poceni, fitingi so dragi).

Slabosti

v primeru ugotovljene napake je potrebno zapreti celotno toplo oz. hladno vejo instalacije,
redko ustrezna rešitev pri obnovah, saj moramo cevi speljati pod podom.

Instalacijo lahko izvedemo z našimi cevnimi sistemi:

cevmi ALUMPLAST v kombinaciji s fitingi SAFETY

3. Instalacija z razdelilci v omarici

Je najbolj popolna med omenjenimi instalacijami. Razdelilec je zaprt v omarici in omogoča prost dostop do vsake posamične veje. Instalacija je cenovno identična s klasično vezavo.

Prednosti

80% večji pretok kot pri ekvivalentni vezavi s fitingi press,
uravnotežen pretok do vseh uporabnikov,
odsotnost fitingov v tleh (izliv v tleh ni mogoč),
nizka šumnost,
hitra in enostavna instalacija,
v primeru intervencije lahko zapremo le želeno vejo.

Slabosti

redko ustrezna rešitev pri obnovah, saj moramo cevi speljati pod podom.

Instalacijo lahko izvedemo z našimi cevnimi sistemi:

cevmi ALUMPLAST v kombinaciji s fitingi SAFETY

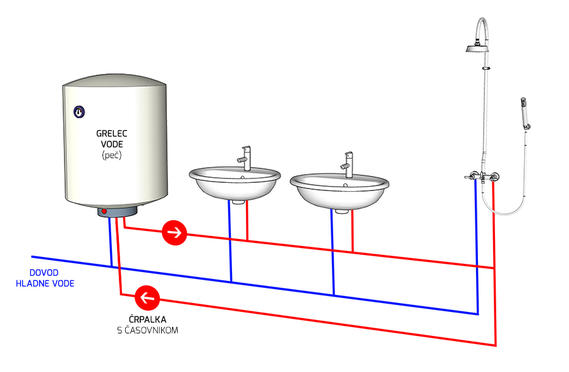

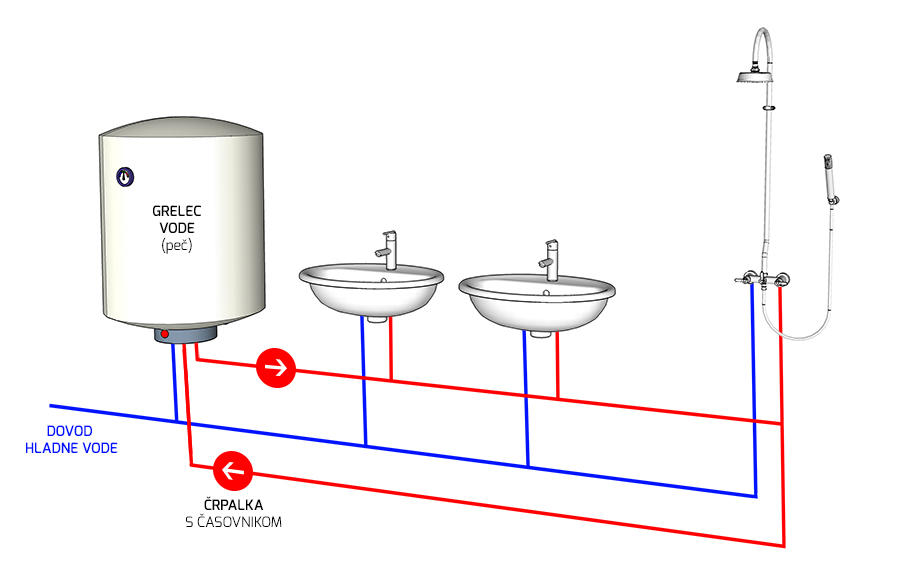

4. Cirkulacija oz. hitri dostop do tople vode

Verjetno ste že kdaj doživeli, da ste v starejši hiši ali hotelu čakali na toplo vodo in se nervozno prestopali pod tušem in se spraševali kje je topla voda? Ne dovolite, da se to zgodi v vaši hiši!

Poskrbite za zanesljiv in hiter dotok tople vode, zato priporočamo izvedbo cirkulacije! Izpeljati je potrebno zanko, v kateri neprestano kroži topla voda in teče v bližini porabnikov. Ko odpremo toplo vodo na porabniku, je tako pot tople vode kratka. V nasprotnem primeru mora topla voda opraviti dolgo pot po instalaciji, da pride do porabnika, kar lahko traja tudi do 1 minuto.

Prednost

dotok tople vode v nekaj sekundah!

Slabosti

večja poraba cevi, vendar v primerjavi z prijetno uporabniško izkušnjo cenovno zanemarljiva.
Govorimo o podražitvi 50-80 € (pri normalni hiši).
za zagotavljanje konstantne temperature je potrebno konstantno dogrevanje vode v grelniku v cirkulacijski zanki. To cenovno izgleda tako, kot da bi v hiši redno uporabljali še 1 dodaten umivalnik.
Torej, okrog 10 € / leto.

Instalacijo lahko izvedemo na vse tri načine, s:

tradicionalno "zaporedno" instalacijo,
instalacijo s podometnimi razdelilci oziroma
instalacijo z razdelilci v omarici.

Zaradi vseh prednosti in enostavnosti izvedbe priporočamo tretjo varianto, torej instalacijo z razdelilci v omarici.

Pri obnovah je izvedba cirkulacije nekoliko bolj zapletena, vendar pa ne neizvedljiva.

RADIATORSKO OGREVANJE

Ogrevanje s pomočjo radiatorjev lahko podometno izvedemo na dva načina:

s tradicionalno "zaporedno" metodo in
instalacijo z razdelilci v omarici.

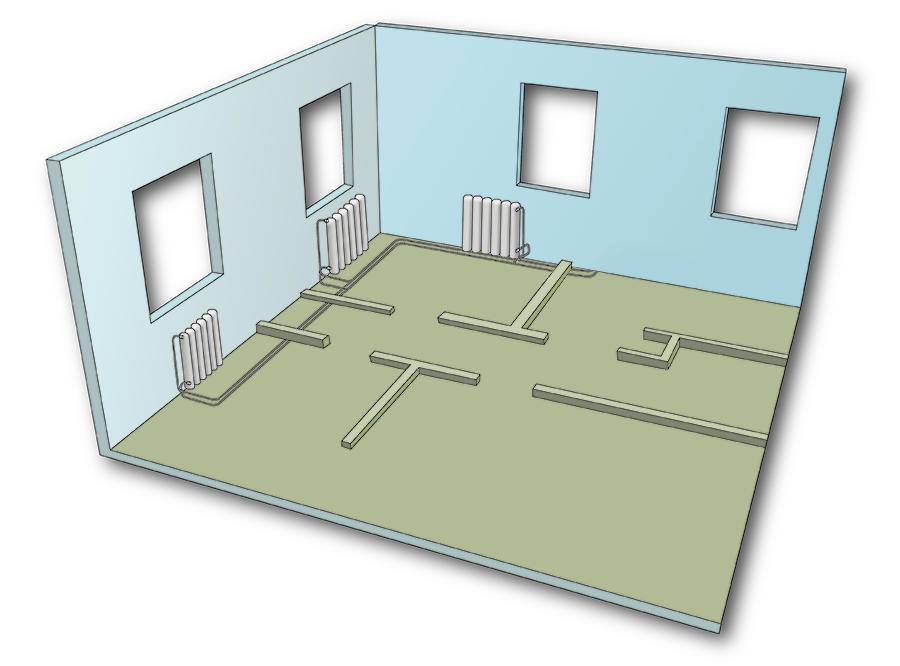

1. Tradicionalna "zaporedna" metoda

Je najbolj pogosta metoda izvedbe radiatorskega ogrevanja. Radiatorji so povezani v vejo, od katere tečejo odcepi do posamičnih radiatorjev.

Prednost

cenovno ugodna rešitev

Slabosti

fitingi v tlaku
v primeru intervencije moremo zapreti vse radiatorje, ne le izbranega.

Instalacijo lahko izvedemo z našimi cevnimi sistemi:

cevmi ALUMPLAST v kombinaciji s fitingi SAFETY

2. Instalacija z razdelilci v omarici

Za razliko od tradicionalne "zaporedne" metode omogoča zapiranje vsake veje posebej, kar pride prav pri menjavi radiatorjev, odzračevalnih ventilov, predvsem pa pri menjavi radiatorskih ventilov.

Prednosti

uravnotežen pretok do vseh radiatorjev,
odsotnost fitingov v tleh (izpust v tleh ni mogoč),
hitra in enostavna instalacija,
v primeru intervencije zapremo le želeno vejo.

Slabost

večja poraba cevi kot pri tradicionalni "zaporedni" metodi.

Instalacijo lahko izvedemo z našimi cevnimi sistemi:

cevimi ALUMPLAST v kombinaciji s fitingi SAFETY
